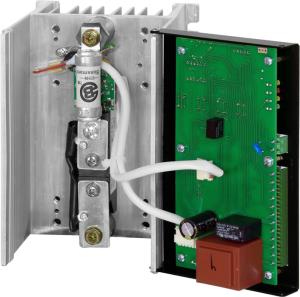

Тиристорный регулятор ТРМ-1МТиристорный регулятор мощности ТРМ-1М-30 открытый

ТРМ-1М-30

12075.00 руб. с НДС

Тиристорный регулятор ТРМ-1МТиристорный регулятор мощности ТРМ-1М-45 открытый

ТРМ-1М-45

12880.00 руб. с НДС

Тиристорный регулятор ТРМ-1МТиристорный регулятор мощности ТРМ-1М-60 открытый

ТРМ-1М-60

13570.00 руб. с НДС

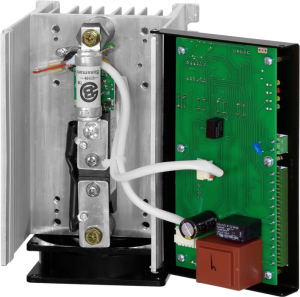

Тиристорный регулятор ТРМ-1МТиристорный регулятор мощности ТРМ-1М-80 открытый

ТРМ-1М-80

14720.00 руб. с НДС

Тиристорный регулятор ТРМ-1МТиристорный регулятор мощности ТРМ-1М-100 открытый

ТРМ-1М-100

18975.00 руб. с НДС

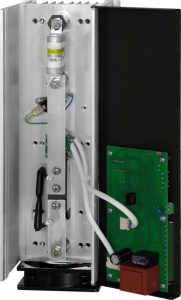

Тиристорный регулятор ТРМ-1МТиристорный регулятор мощности ТРМ-1М-125 открытый

ТРМ-1М-125

25300.00 руб. с НДС

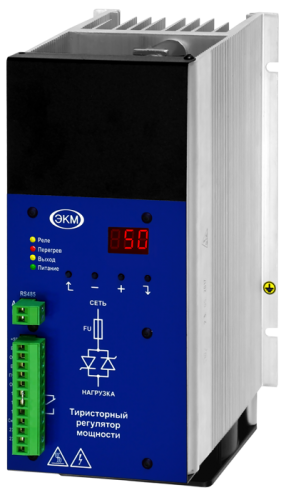

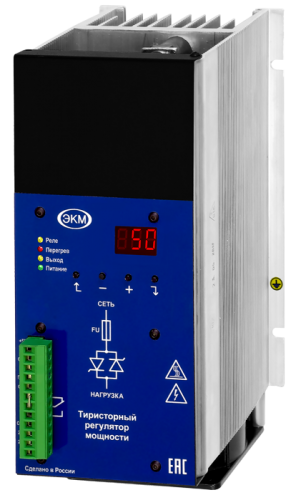

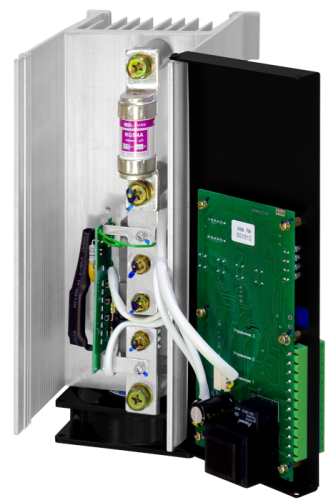

Тиристорный регулятор мощности однофазный ТРМ-1М-150Тиристорный регулятор мощности однофазный ТРМ-1М-150-RS485Тиристорный регулятор мощности однофазный ТРМ-1М-150 открытый



ТРМ-1М-150

29900.00 руб. с НДС

Тиристорный регулятор ТРМ-1МТиристорный регулятор мощности ТРМ-1М-125 открытый

ТРМ-1М-180

35000.00 руб. с НДС

Тиристорный регулятор ТРМ-1МТиристорный регулятор мощности ТРМ-1М-180 открытый

ТРМ-1М-230

39000.00 руб. с НДС

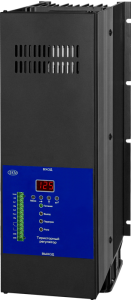

Тиристорный регулятор ТРМ-1МТиристорный регулятор ТРМ-1М-300 в открытый

ТРМ-1М-300

60000.00 руб. с НДС

Тиристорный регулятор мощности ТРМ-1-380Тиристорный регулятор мощности ТРМ-1-380-RS485



ТРМ-1М-380

75000.00 руб. с НДС

Тиристорный регулятор мощности ТРМ-1-450Тиристорный регулятор мощности ТРМ-1-450-RS485



ТРМ-1М-450

100000.00 руб. с НДС

Тиристорный регулятор мощности ТРМ-1-580Тиристорный регулятор мощности ТРМ-1-580-RS485



ТРМ-1М-580

130000.00 руб. с НДС

Тиристорный регулятор мощности ТРМ-1-720Тиристорный регулятор мощности ТРМ-1-720-RS485



ТРМ-1М-720

190000.00 руб. с НДС

Возможна модификация с интерфейсом RS485



Испытания регулятора мощности на 3х фазную индуктивную нагрузку



  • 5 способов управления тиристорами (выбирается пользователем)

  • Широкий диапазон напряжения питания нагрузки - DC(180…480)В и частоты - 50...60Гц

  • Встроенные быстродействующие предохранители для защиты тиристоров

  • Линеаризация зависимости выходного напряжения или мощности от входного сигнала

  • Управление - ток 4…20мА или 0…20мА, напряжение DC(0…5)В, DC(0…10)В, RS-485, сухой контакт

  • Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.



 ВНИМАНИЕ: регуляторы мощности НЕ заменяют частотные преобразователи и использовать их для управления электродвигателями НЕЛЬЗЯ.



НАЗНАЧЕНИЕ РЕГУЛЯТОРА МОЩНОСТИ

 Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
 Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
 Регуляторы ТРМ-1М и ТРМ-1 могут управляться вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.
 Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.


В ТРМ-1М и ТРМ-1 реализовано пять способов регулировки мощности

Изменение фазового угла открывания тиристораИзменение фазового угла открывания тиристора при сверхмалых нагрузках

Изменением фазового угла (фазы) открывания тиристора.



 Регулировка мощности изменением угла (фазы) открывания тиристора (Phase Angle) – мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.

 Имеется функция линеаризации. Она позволяет линейно изменять напряжение или U2 (мощность при постоянном сопротивлении нагрузки) на нагрузке.



 Режим работы регулятора при сверхмалых нагрузках (от 1 до 6%). Функция LAP включена по умолчанию.

Числоимпульсный способ управления

Числоимпульсный способ управления.



 Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.

Пакетный способ управления индуктивной нагрузкойПакетный способ управления индуктивной нагрузкой (1)

Пакетный способ управления индуктивной нагрузкой.



 Тиристор открывается с заданной задержкой включения – DT (Delay Triggering) и удерживается открытым в течении числа периодов пропорционально заданной мощности. Мощность в нагрузке определяется числом периодов «N» во включённом состоянии за определённое количество периодов «T».

 При этом N = T P/100,

 где Т-количество периодов,

 Р - мощность в %.

 Данный способ позволяет компенсировать броски тока при коммутации индуктивной нагрузки.

 Упреждение DT задаётся пользователем – см. пункт 13.3 паспорта, параметр - Пакетный способ управления с режимом плавного пуска "разогрева"

Пакетный способ управления с режимом плавного пуска «разогрева».



 В начале каждой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем выдаётся 100% мощности в течении заданного числа периодов.

 Мощность на выходе пропорциональна соотношению длительности пачек периодов и периода следования пачек.

 P= T/N

 где Т - количество периодов,

 N = n+d

 где n – периоды плавного запуска,

 d – периоды полного открытия.

Пакетный способ управления с режимом однократного плавного пуска "разогрева"

Пакетный способ управления с режимом однократного плавного пуска «разогрева».



 Перед выдачей первой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем пачки периодов выдаются без разгона, в начале пачки тиристор открывается в момент перехода напряжения через ноль и удерживается открытым в течении числа периодов пропорционально заданной мощности.

 Способ управления задается пользователем.



 ВНИМАНИЕ: Тиристорные регуляторы не предназначены для работы с постоянным током!


КОНСТРУКЦИЯ РЕГУЛЯТОРА МОЩНОСТИ

 Регуляторы ТРМ-1М и ТРМ-1 представляют собой модули тиристоров с охладителем, быстродействующий предохранитель и контроллер управления, смонтированные в одном корпусе. Контроллер опрашивает внешние аналоговые входы и управляет блоком тиристоров.



Конструкция ТРМ-1М

Конструкция ТРМ-1М



Конструкция ТРМ-1

Конструкция ТРМ-1



ПРИНЦИП РАБОТЫ

 Тиристор - это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
 Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
 Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.

 В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:

 В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle):

Принцип работы тиристорного блока при максимальной мощностиПринцип работы тиристорного блока при 50% мощности



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1М и ТРМ-1

Напряжение питания схемы управления

180-250В, 45-65Гц

Напряжение питания нагрузки

100-480В, 50-60Гц

Максимальное значение тока в нагрузке

См. таблицу ниже

Способы регулирования мощности в нагрузке

Изменением угла (фазы) открывания тиристора (Phase Angle)

Числоимпульсный способ управления - включение тиристоров при переходе напряжения через ноль (Zero Crossing)

Пакетный способ управления

Пакетный способ управления с режимом плавного пуска «разогрева»

Пакетный способ управления с режимом однократного плавного пуска «разогрева»

Входные управляющие воздействия

Вход разрешения работы "ПУСК"

Cухой контакт или открытый коллектор NPN-транзистора

Вход управления 1

Входное напряжение управления

0-5В/0-10В (выбирается в меню)

Максимальное допустимое входное напряжение

11В

Входной ток управления

0-20мА/4-20мА (выбирается в меню)

Максимально допустимый входной ток

40мА

Вход управления 2

Входное напряжение управления

0-5В

Максимальное допустимое входное напряжение

5,5В

Выходы

Встроенное реле

1 переключающая группа

Максимальное коммутируемое напряжение (АС1)

АС250В

Максимальное коммутируемый ток (АС1) АС250В

Прочие

Габаритные и установочные размеры

см.таблицу ниже

Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99

Степень жёсткости 3 (2кВ/5кГц)

Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99

Степень жёсткости 3 (2кВ)

Степень защиты (по передней панели/по клеммам подключения)

IP10/нет

Климатическое исполнение

УХЛ4

Диапазон рабочих температур

-25…+550С

Масса

см.таблицу ниже

Режим работы

круглосуточный

Энергопотребление платы питания

не более 2Вт

Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)

Вентилятор 80мм

Не более 14Вт

Вентилятор 120мм

Не более 20Вт

Удельное тепловыделение

1,5Вт/А





Усилие затяжки сигнальных клемм и клемм питания регулятора

0,4-0,6Нм

Усилие затяжки винтов крепления предохранителя

Модели с номинальным током до 100А включительно

3Нм

Модели с номинальным током свыше 100А

5Нм

Усилие затяжки винтов силового ввода

Винт М6

2,5-4Нм

Винт М8

5-8Нм

Винт М10

7-10Нм

Уровень шума вентиляторов

Вентилятор 80мм

32Дб

Вентилятор 120мм

50Дб

Управление тиристором

статическое

При температуре выше +350C требуется запас по току



СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-1М и ТРМ-1 К ОДНОФАЗНОЙ СЕТИ

Схема подключения ТРМ-1 и ТРМ-1М к однофазной сети



СХЕМА ПОДКЛЮЧЕНИЯ ТРМ-1М и ТРМ-1 ПРИ УПРАВЛЕНИИ ТРЁХФАЗНОЙ НАГРУЗКОЙ

Схема подключения ТРМ-1 и ТРМ-1М разомкнутый "треугольник"Схема подключения ТРМ-1 и ТРМ-1М "звезда" с рабочей нейтралью

 Подключение нагрузки к трём ТРМ-1М (ТРМ-1) по схеме разомкнутый “треугольник”.

 Подключение нагрузки к трём ТРМ-1М (ТРМ-1) по схеме “звезда” с рабочей нейтралью.



МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1М

Ток
нагрузки, А

Габаритные размеры, мм

Масса нетто, кг

Размеры для крепления, мм

№ рисунка

Силовой ввод, винт

Вентилятор охлаждения

Длина

Ширина

Высота

A1

B

30

45

60

153

115

150

1,6

122

107

1

М6

Нет

80

100

178

115

150

1,8

122

107

2

М6

Есть

125

150

225

115

150

3,2

160

107

2

М6

Есть

180 320 115 150 3,2 122 107 3 М6 Есть 230                   300 274 167 235 8,0 200 145 1 М9 Есть Габариты ТРМ-1М



МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1

Ток
нагрузки, А

Габаритные размеры, мм

Масса нетто, кг

Размеры для крепления, мм

№ рисунка

Силовой ввод, винт

Охлаждение

Высота

Ширина

Глубина

А1

А2 А3 В

230

287

112

188

3,4

122 86 - 104

4

М10

Есть

300

380

390

140

248

6,4

122 86 94 132

5

М10

Есть

450

390

140

248

7,1

122 86 94 132

5

М102

Есть

580

460

140

248

8,6

122 86 94 132

5

М102

Есть

720

560

140

248

10,4

122 86 94 132

5

М102

Есть

Габариты ТРМ-1



ТУ 3428-006-31928807-2014

Сертификат соответствия EAC: смотреть

Форум и обсуждения  -  здесь



Наименование

Заказной код

(артикул)

Файл для скачивания

(паспорт)

Дата файла

ТРМ-1М-30

4640016936205

v02.03.2016

ТРМ-1М-30-RS485 4640016936212

ТРМ-1М-45

4640016936229

ТРМ-1М-45-RS485 4640016936236

ТРМ-1М-60

4640016936243

ТРМ-1М-60-RS485 4640016936250

ТРМ-1М-80

4640016936267

ТРМ-1М-80-RS485 4640016936274

ТРМ-1М-100

4640016936151

ТРМ-1М-100-RS485 4640016936199 ТРМ-1М-125 4640016937738 ТРМ-1М-125-RS485 4640016937745 ТРМ-1М-150 4640016937752 ТРМ-1М-150-RS485 4640016937769 ТРМ-1М-180 4640016937776 ТРМ-1М-180-RS485 4640016937783 ТРМ-1М-230 4640016939077 ТРМ-1М-230-RS485 4640016939084 ТРМ-1М-300 4640016939091 ТРМ-1М-300-RS485 4640016939107 ТРМ-1М-380 4640016939282 ТРМ-1М-380-RS485 4640016939299 ТРМ-1М-450 4640016939305 ТРМ-1М-450-RS485 4640016939312 ТРМ-1М-580 4640016939329 ТРМ-1М-580-RS485 4640016939336 ТРМ-1М-720 4640016939343 ТРМ-1М-720-RS485 4640016939350

ТРМ-1-380

4640016932726

v02.03.2016

ТРМ-1-380-RS485 4640016932733

ТРМ-1-450

4640016932764

ТРМ-1-450-RS485 4640016932771

ТРМ-1-580

4640016932788

ТРМ-1-580-RS485 4640016932795

ТРМ-1-720

4640016932825

ТРМ-1-720-RS485 4640016932832
