Замена подшипника в стиральной машине Indesit WISL-105



Заявленная неисправность: не отжимает белье.

1. Сливаем воду.  рис. 1 выкрутив фильтр насоса. Рисунок 1.

2. Снимаем верхнюю и заднюю крышку. открутив винты показанные на рисунке 2. Верхняя крышка сдвигается назад.

3. Снимаем кольцо манжеты люка и саму манжету отсоединяем от передней панели. Рисунок 3

4. Снимаем ремень. Рисунок 4.

5. Отключаем провода от бака тена и двигателя, рисунок 5.

6. Снимаем контейнер для моющих. Рисунки 6,7,8

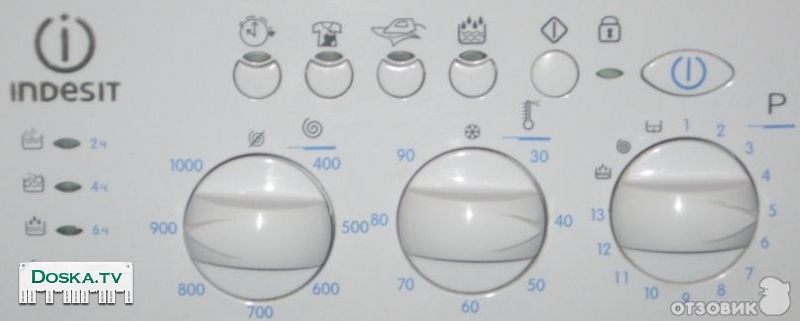

7. Снимаем панель управления. Рисунок 9, 6 позиция 2. открутив два винта, и отсоединив провода.

8. Снимаем впускные клапана, отсоединив провода. рисунок 10, 11. будьте внимательны с прокладками рис. 10 поз. 2

9. Снимаем верхний камень. Рисунок 15 позиция 1

10. Снимаем шкив рисунок 4 позииция 2.

11. Ложим машину на правый бок. рис. 12

12. Снимаем двигатель открутив три гайки рис 13, 14.

13. Откручиваем амортизаторы от корпуса, рисунок 16

14. Отключаем от бака сливную систему, рисунок 17

15. Отключаем пресостат. К сожалению на фото его нигде нет. Забыл. Он находится возле сливных клапанов, его нужно отключить от трубки и проводов и вынуть из корпуса.

16.Снимаем бак с пружин, рисунок 18, 15 поз 2.

17. Вытаскиваем бак из корпуса. В результате получится как на рисунках 19, 20.

18. Откручиваем 8 винтов по периметру бита Т40. Снимаем крестовину, в результате получаем доступ к подшипникам, выпресовываем и собираем. Рисунки 21,22,23.

Это был сложный способ как добраться к подшипникам. Получив опыт, был обнаружен способ гораздо проще. О нем в этой статье. Оба способа дают представление о устройстве стиральной машины.
