08.11.2013, 11:38 #1

Здравствуйте уважаемые колеги, знатоки!
Помогите разобраться в такой ситуации!
Делал очередной выпрямитель для зарядки автомобильных аккумуляторных батарей и решил использовать импортный диодный мост KBPC3510(MB3510).
После монтажа диодного моста и усадки его на радиатор, подключил нагрузку для проверки роботоспособности схемы и маленького теста. В результате обнаружил, что диодный мост, при нагрузке 12 ампер, начал сильно нагреватся, а особенно сильно нагрелись контакты моста вплоть до температуры плавки припоя! Хотя в описании пишут, что диодный мост рассчитан на ток 35 ампер при 1000 вольт!
Вот теперь ищу в интернете похожие темы, но конкретного ответа не нашел.
Посоветуйте выход из ситуации, или возвращаться обратно к использованию диодов из авто-генераторов или другой вариант!
Заранее благодарю!

Реклама

08.11.2013, 11:51 #2

ЦитатаСообщение от UR5TIV Посмотреть сообщение

Посоветуйте выход из ситуации,

Высоковольтные диоды и мосты, зачастую имеют довольно большое прямое падение напряжения. Соответственно, и мощность выделяемая на таких мостах измеряется десятками ватт. В вашем случае можно попробовать улучшить теплоотвод от самих выводов. А можно подобрать мост с минимальным падением напряжения. И обращать внимание именно на низковольтные, порядка 50 вольт, мосты с большим значением допустимого тока.

08.11.2013, 11:57 #3

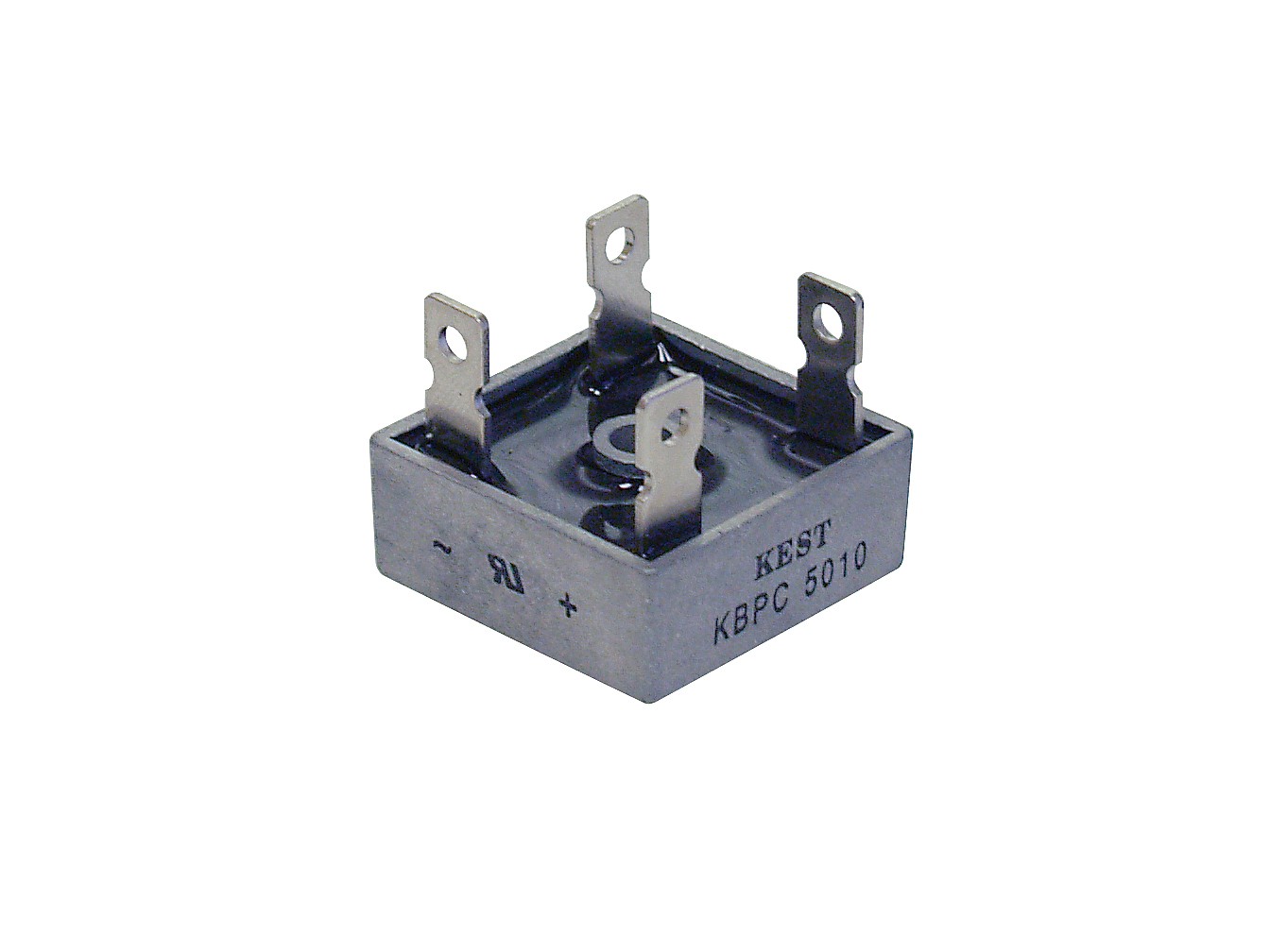

Уже поменял три моста КВР5010 на 50 ампер,последний вылетел вообще при токах до 10 ампер, сплошной брак,расколупал - там внутри 4 диска диаметром 6 мм.У меня стоял в блоке питания,после того,как вышел из строя родной мост,который простоял около десяти лет,теперь наверное придётся ставить диоды,да и то наверное "наши".Мост стоял на хорошем теплоотводе и ещё обдувается вентилятором.Мосты брал с возрастанием,не помогло.Тоже удивляюсь и думаю о сплошном надувательстве народа.Вот подобный http://www.chipdip.ru/product/mb5010/ только у нас в магазине цена на них 100 руб.

08.11.2013, 12:13 #4

Это НЧ диоды . Их нужно не только ПРАВИЛЬНО на радиатор посадить , но и зашунтировать во ВЧ кондерами КАЖДЫЙ диодик .

08.11.2013, 12:39 #5

ЦитатаСообщение от IGOR UT3IM Посмотреть сообщение

но и зашунтировать во ВЧ кондерами КАЖДЫЙ диодик .

В зарядном-то устройстве для свинцовых аккумуляторов?Зачем?
Более правдоподобная версия о браке, или о недобросовестном производителе, который на 6-амперный мост смело пишет марку 30,,,50 А.

08.11.2013, 13:47 #6

Берите бывшие советские силовые диоды, монтируйте на хороший радиатор и будет счастье!!!!! А все остальное ( имею ввиду импортные мосты) как говорил мой научный руководитель "" от лукавого""!!!!!

08.11.2013, 14:00 #7

Имею тоже печальный опыт применения этого моста. Стоял в выпрямителе для БП трансивера. 13,8 В , 25 А.
Вылетел один из диодов моста. После чего весь мост был заменён на какие-то ГДР-овские диоды соответствующего тока. Пока без проблем. Складывается такое впечатление, что самые дешёвые мосты маркируют всем рядом номиналов. Бумага как говорится стерпит! Хотя товарищ успешно применяет два таких моста включённых в параллель для сварочного инвертора! Я отказался применять в ответственных узлах подобные приборы!

08.11.2013, 15:25 #8

Ищите мощные диоды Шотки, на них меньше падение и, соответственно, меньше нагрев.
Импортные сейчас выпускаются в виде сборок по два диода.
Или пробуйте включить несколько ваших мостов в параллель, что позволит рассеивать большую тепловую мощность.

Последний раз редактировалось yl2gl; 08.11.2013 в 15:45.

08.11.2013, 16:04 #9

Ищите мощные диоды Шотки В компьютерных БП их бывает обычно, и весьма неплохие. Только там они обычно в виде сборок в трёхногом корпусе, по 2 шт. с общим катодом, так что желательно трансик со средней точкой, или 4 шт. по 2 диода в каждом в парраллель, мостом - могучий мост получится, и по размерам не больше того KBPC3510...

Реклама

08.11.2013, 16:35 #10

Многократно также пытался ставить на свой блок питания КВРС 3510, ни один мост долго не работал, хотя ставил вентилятор обдува на постоянную работу, однозначно эти мосты не пригодны для мощных блоков питания.
