Ремонт кофемашины Saeco своими руками достаточно сложный из-за неразборного корпуса.  Нужно сначала отвинтить  крышку,  вынуть  все потроха и уж потом исследовать   что же там сломалось.  Что бы чинить такой агрегат нужно сначала разобраться как же он работает. Для примера возьмем кофемашины Saeco Vienna, рассмотрим ее строение,  принцип работы и  особенности конструкции.

Принцип работы  кофемашины Saeco Vienna.

Функциональность таких кофемашин  такова:

Помол кофе. Заваривание кофе. Приготовление пенки  из молока.

Так же  данная модель умеет заваривать  растворимый кофе и приготовить напиток из молотого зерна.   Растворимый или молотый кофе можно  засыпать в емкость,  куда засыпается зерно.  В этом случае  может вкус изменяться из-за нарушения дозировки.
Дозирование  молотого кофе происходит  следующим образом: при поступлении сигнала что нужно  заваривать кофе специальный двигатель  передвигает чашу  вверх до упора.  В этот момент в чаше находится  порядка 8 грамм  молотого кофе.  Почему около? Да все просто – есть специальная  ручечка,  которой можно  регулировать количество  измельченного кофейного зерна в чаше.  Ручка через  шток натягивает пружину,  которая  действует на  механизм уравновешивания.  Если же в  кофемолке окажется растворимый кофе – то система просто пропустит его сквозь жернова и  отгрузит  ровно столько,  сколько нужно для уравновешивания механизма.
Поскольку  в Vienna Plus есть возможность регулировать концентрацию напитка,  можно  предположить,  что она   умеет работать не только с жаренными зернами.  Но  зеленый кофе засыпать в нее нежелательно – просто в процессе помола он перегреется и потеряет  свои полезные свойства.

Измельченный кофемолкой кофе  попадает на чашу, которая движется  внутри цилиндра. Когда  механизм  сигнализирует о том, что  в чаше  достаточно  молотого кофе,  срабатывает автоматика и  начинает работать сервопривод.  Далее  цилиндр поворачивается на сторону и начинает движение  в сторону упора.  Там же и происходит заваривание,  по окончании которого  по окончании которого механизм совершает обратное действие. По ходу обратного движения   специальный механизм с крышкой  снимает получившуюся шайбу  отработанного  кофе и  выбрасывает ее в  специальный контейнер.

Вода движется  по  очень простому маршруту —  из резервуара  она через помпу  под давлением до 20 атм. (в чем я лично сомневаюсь,  поскольку корпус и трубки из пластмассы)  попадает в бойлер.  Сам бойлер  круглый,  по периметру   его  отверстия для болтов.   К одной из частей с внутренней стороны  прикреплен  нагревательный элемент.  Тут же датчик температуры,   который, по сути является биметаллической пластиной. Специальной ручкой регулируется натяг,   в результате чего изменяется  порог срабатывания.  Это нужно  для того,  что бы иметь возможность получать пар, температура которого   равна 127 гр.Цельсия,  и это при том,  что в обычном режиме кофе должен  завариваться при температуре 95  градусов.
Чтобы вода не возвращалась назад  на входе стоит обратный клапан, а на выходе установлен перепускной.  Через него движется пар или вода. В зависимости от  того, что в данный момент готовится.  Достаточно  повернуть регулятор в положение  вода ли  пар – и  клапан будет срабатывать  в нужном режиме.

Теперь собираем все воедино —  помпа закачивает воду из  резервуара в бойлер,  где последняя нагревается до  нужной температуры. Нужную температуру определяет   положение  ручки,  регулирующей ее натяг. Далее  срабатывает пластина,  контакты ТЭНа  размыкаются,  одновременно с этим  зажигается сигнальная  лампочка.  После того,  как индикатор  сообщил о достижении нужной температуры,  нужно нажать кнопку и  получить готовый напиток.

Порядок разборки кофемашины.

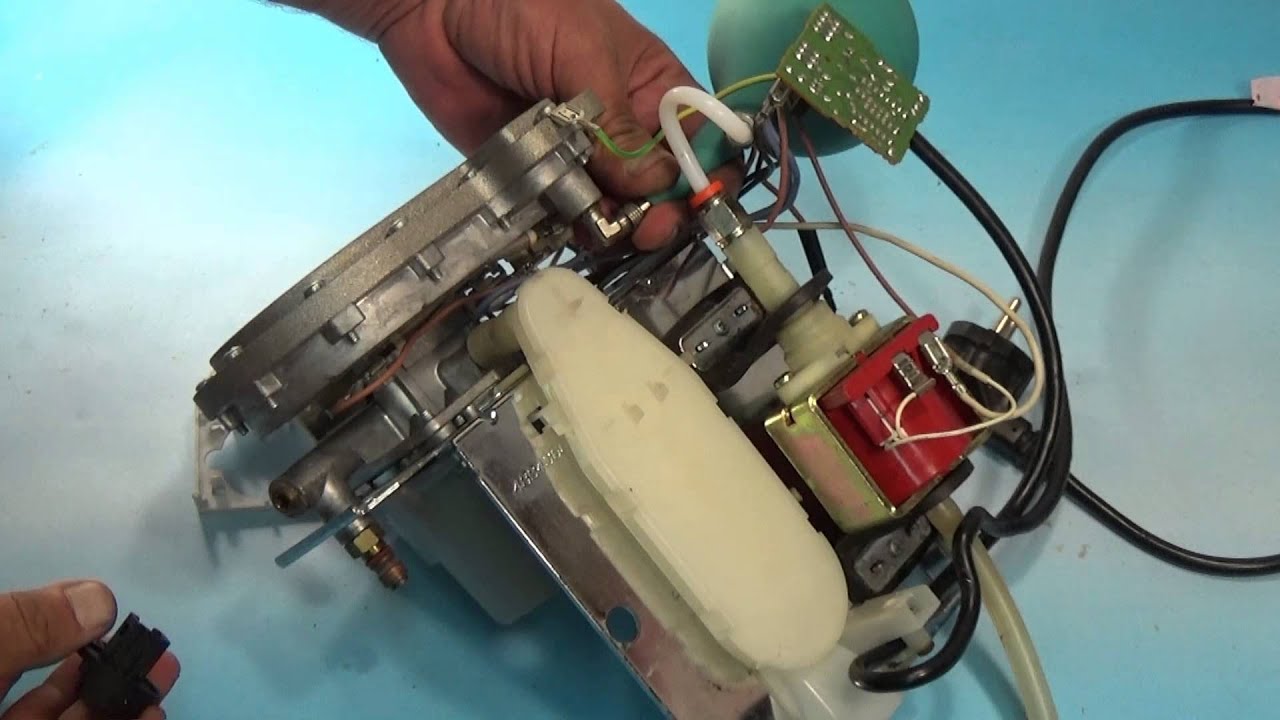

Начинается ремонт кофемашин Saeco своими руками с  ее разборки. Это делается по следующему алгоритму:

Снимается передняя крышка. Извлекается отсек,  в котором хранятся отходы. Убирается подставка для кружек. Демонтируется емкость для воды, Убирается крышка отсека для зерен. Затем в самом отсеке нужно вывинтить саморезы и извлечь его  наружу. Далее  вывинчивается еще один саморез с торца.

Иногда  есть дополнительный шуруп,  который утоплен. Не пропустите его.    Далее открываем переднюю крышку,  и   отвинчиваем возле нее еще 2  самореза,  которые тоже нужно выкрутить.
Следующий шаг – снятие верхней крышки.  Тут  соблюдайте осторожность,  поскольку к ней прикреплен шланг.  Его  нужно отсоединить,  а затем снять переднюю дверку.  Посути  все. Остается  только извлечь наружу  автоматику.

Блок питания Saeco Vienna.

Поскольку  в составе  такого сложного устройства имеются несколько двигателей, то  должен быть и  блок питания,  который обеспечивает к ним подачу  электроэнергии.  Глянув  беглым взглядом на систему питания,  можно с большой долей уверенности сказать,  что применяется тут БП импульсного типа,  поскольку   на входе стоят  несколько  фильтров,  в схеме питания присутствует  транзистор с радиатором и к нему подведены дорожки от микросхемы,  которая является  генератором импульсов ВЧ.
К этой микросхеме подводится питания с диодного мостика,  так же есть  фильтр.  К  В системе защиты от перегрева есть варисторы и  предохранители.

Далее с  генераторы ВЧ импульсов  сигнал попадает на базу  транзистора,   который  регулирует подачу тока на  трансформатор. В результате  на выходе имеем  импульсы ВЧ,  которые в свою очередь могут выпрямляться.   Выпрямителем служит мостик на Диодах Шоттки. Вот,  в принципе и все.  Подводя черту имеем —  ток подается через  транзистор на  трансформатор и далее выпрямляется.  Транзистором управляет микросхема на ключах,, которая является генератором высокочастотных импульсов.  В результате  на первичную обмотку попадает не ток 220 В 50 Гц,  а импульсы  высокой частоты,  амплитуда которых зависит  от значения синусоиды.
Имея такой минимальный набор знаний,  можно заняться диагностикой и начать ремонт кофемашины saeco своими руками.

Ситуация 1.

Помпа работает,  вода не поступает.

Решение.

Вышел из строя  клапан.  Чаще ломается перепускной.

Ситуация 2.

Не работает  механика.

Решение

Прежде всего проверяем  напряжения на входе и выходе трансформатора. Далее – смотрим  на двигатели и цепочку управления ими.  Но такие поломки  не так часты –механика в этих кофемашинах достаточно надежная.  Ремонт,  возможно, будет состоять в регулировке дозатора.

Итак,  рассмотрев  общую структуру  кофемашин Saeco Vienna ,   мы верим,  что  вы сможете осуществить  ее ремонт своими руками в домашних условиях  и далее наслаждаться  хорошим кофе.
